English简体繁体

在线客服

联系我们

所在地:   中国
地址:   中国江苏省常州市新北区西夏墅工业园
邮政编码:   213128
电话:   86-519-89818359
传真:   86-519-82059201
邮箱:   mlx-13@163.com
联系人:   马银全
职位:   经理
手机:   13616103566
当前所在位置: 首页 » 新闻动态 » 产品应用 » 如何解决空心钻头磨损太快难题?

如何解决空心钻头磨损太快难题?

发布时间:2013-11-10来源:http://czyxdj.1688.com/
今天7份,南通一钢结构公司定购了我司三个规格的涂钛的 空心钻头(金黄色的),过了两天客户电话过来反应钻头耐用度太差,比以前不涂层的还要差,钻了十几个孔钻头就磨损了,要求我公司立即解决. 这个客户是我公司老客户,使用我们公司空心钻头三年多了,使用中一直没有问题.
         undefined

undefined


我们公司空心钻头通常是不进行涂层处理的, 为了增加钻头的使用寿命,客户要求我们金黄色涂层,钻头涂层处理我们是委托外面的涂层公司做,这样做会增加刀具费用, 没想到多花了代价,反而出了问题.我们怀疑是客户的加工件是改变所致,我们不敢怠慢,立即驱车前往,到现场后立即装上钻头进行切试, 刚开始切切削很轻松,铁屑排的也很均匀,可钻到第8孔的时候就发出吱吱的响声,继续打2-3孔钻头就进该困难,只能停止了,取下钻头观察,刀头磨损严重.问了客户工件材料没有变化,肯定是钻头有问题.经和客户协商,决定把200多只钻头全部带回去,寻找原因,如果是我们钻头质量问题,将尽快补做一批.回到公司后,进行了认真分析,查看产品生产检验跟踪记录,没有发现制造中出现过问题,我们怀疑是涂层处理出了问题,立即检查空心钻头硬度,连续测了3个,都发现钻头硬度偏低(只有HRC45-48,),我们淬火硬度是HRC63-66.



原因找出来了:空心钻头涂层的时候温度过高,钻头表面退火,导致钻头硬度严重下降,不符合要求.

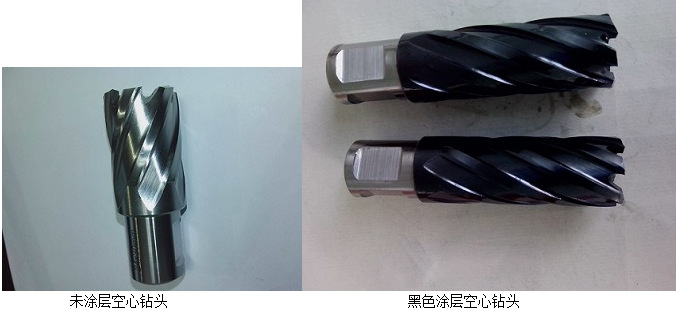

我们立即赶到涂层公司,反应发现的问题,寻求解决办法,刚进去他们不承认是他们的问题,我们要求他们当面检测硬度,他们才答应想办法解决.催了几天,他们提出的解决方案是:褪去已经涂的金涂层,重新淬火后进行黑色涂层(TIALN).我告诉他们,只要恢复空心钻头原有的硬度,不使钻头报废,他们可以采取任何办法.过了几天,他们提供了2只重新处理的钻头,拿给客户使用,钻头钻了100多个孔,还能继续使用,耐用度完全满足了要求.



点击这里可以给对方发送消息



 以上空心钻头|问题解决方法技术信息,由常州市银华工具有限公司提供原创,如果您在刀具使用,购买, 技术探讨疑问,请与该公司进行进一步联系,以便你获得更多的技术,服务等支持。
